انواع اگزاست فن سانتریفیوژ

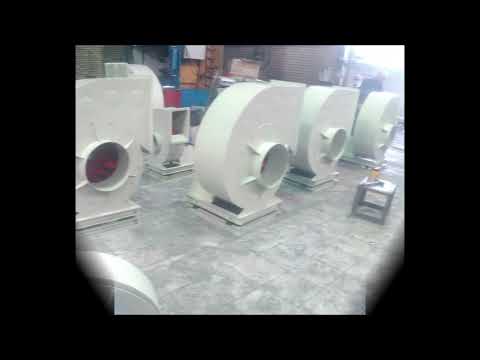

انواع فن سانتریفیوژ تولیدی دماگستر
1-فن سانتریفیوژ بکوارد:
این مدل از فن گریز از مرکز دارای پره هایی به شکل خم رو به عقب (backward) میباشد. به دلیل ساختار نوع پره های این مدل فن سانتریفیوژ از آن تحت سیستم های مکنده و مکش کننده استفاده می کنند. نوع دبل بکوارد نیز در بسیاری از طراحی ها بکار رفته که به جای یک داکت ورودی هوا دارای دو دهنه مکش هوا از دو طرف میباشد.
2-فن سانتریفیوژ فوروارد:
نوع خم به جلو (forward) فنهای گریز از مرکز قالباً در سیستم های دمنده فشار قوی بکار برده می شود. پروانه فوروارد بکار رفته در این نوع سیستم هوادهی سبب پرتاب هوا از داکت خروجی به محل طراحی می شود. نوع دبل فوروارد فن سانتریفیوژ نیز در اغلب هواسازها، ایرواشرها تحت فشار و هوادهی بالا بکار برده می شود.
3-فن سانتریفیوژ رادیال:
پره های شعاعی یا radial نوع دیگری از فن های گریز از مرکز به حساب می آید. تیغه های این مدل پروانه اغلب در راستای شعاع پره به صورت خطی می باشد. این مدل پره ها در جابجایی هوای بسیار کثیف و اسیدی از متریال استنلس استیل مورد استفاده می گردد.
4-فن سانتریفیوژ ایرفویل:
جدید ترین و بروز ترین نوع پره گریز از مرکز یا حلزونی نوع ایرفویل (airfoil) می باشد. مقطع ایرودینامیکی ایرفویل به دلیل داشتن لرزش پایین، راندمان بالا، افت فشار استاتیکی کم و ایجاد هوادهی زیاد امروزه بسیار مرسوم گردیده است.
نحوه کارکرد فن سانتریفیوژ
پروانه سانتریفیوژ یا گریز از مرکز با چرخش حول محور یاتاقان تحت گشتاور موتور سبب جارو کردن هوا می شود. این تماس پره ها با هوا سبب ایجاد فشار منفی و مثبت، در نتیجه سبب جابجایی هوا میگردد. فن سانتریفیوژ با گردش حول این محور سبب ایجاد نیروی گریز از مرکز میشود.
این نیروی گریز از مرکز سبب پرتاب شدن یا مکش شدن هوا به سمت خروجی فن می شود. به هر میزان سرعت چرخش پروانه بیشتر باشد میزان فشار اکسترنال فن و همچنین میزان حجم هوای جابجا شده نیز بیشتر خواهد بود. بسیاری از فن های سانتریفیوژ را به منظور افزایش کارایی و ایجاد فشار بیشتر با موتورهای 1450 دور و 2900 دور کوپل می کنند.
