  انواع پکینگ اسپلش پکینگ اسپلش یا splash packing media نوعی رایج و پرکاربرد از انواع پکینگ مدیا یا سطوح تبادل حرارت در دستگاه های برج خنک کننده و اسکرابر محسوب می شوند. عموماً پکینگهای افزایش سطح تبادل در دو دسته کلی اسپلش و فیلمی طبقه بندی شده که نوع پکینگ اسپلش از خانواده سطح پرکن‌های ضد رسوب به شمار می آید. پکینگ های اسپلش انواع مختلفی دارند که رایج ترین آنها تیپ NC20 - رندوم اسپلش و گرید اسپلش (اسپلش شبکه ای) به حساب میاید. انتخاب صحیح نوع پکینگ اسپلش همواره باید با پارامترهای مختلفی صورت پذیرد که از جمله مهمترین عوامل میزان سختی آب، دمای آب و نوع کاربری آن میباشد. این مدل پکینگها رسوب پذیری کمتری نسبت به نوع لانه زنبوری دارند و البته سطح ویژه کمتری نیز برخوردارند. پکینگ اسپلش چه کاربردی دارد؟ پکینگ اسپلش برج خنک کننده به دلیل نداشتن سطح پیوسته و یکپارچه رسوب پذیر نبوده وعملاً فرصتی برای ته نشینی ذرات معلق و رسوبات فراهم نمی کنند. عدم رسوب گرفتگی در پکینگ های اسپلش باعث شده در آب های سخت یا اصطاحاً با TDS بالا و یا دارای آلایندگی زیاد کاربرد فراوانی پیدا نمایند. وظیفه  پک...

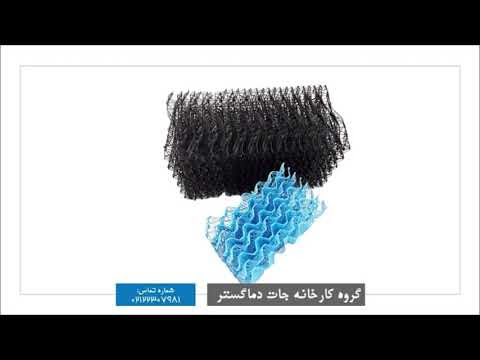

انواع رایج پکینگ اسپلش در برج خنک کننده پکینگ نت اسپلش بلوکی (net splash) مدیا رندوم اسپلش یا پال رینگ (pall ring) پکینگ تیپ توربو (turbo type) مدیا تیپ تیوب (tube tupe) پکینگ توپی (bioball) معرفی انواع پکینگ اسپلش 1-پکینگ نت اسپلش وظیفه اصلی آن افزایش سطح تماس و زمان تبادل حرارت بین آب و هوا که به دلیل طراحی منحصر به فرد آن آب پس از بخورد با سطح پر کن به قطرات بسیار ریزی تبدیل شده و راندمان خنک کاری سیستم را تا حد بسیار زیادی افزایش می‌دهد. ویژگی های منحصر به فرد  پکینگ نت بلوکی  عبارتند از: ابعاد بلوک  30 *100 سانتی متر در ارتفاع 30 سانتی متر سطح ویژه اسمی 170 متر مربع در متر مکعب نحوه اتصال ورق‌های مدیا به صورت پیم نر و مادگی افت فشار کمتر نسبت به سایر پکینگ ها تحمل دمایی تا 90 درجه سانتی گراد 2-پکینگ گرید اسپلش پکینگ مدیا grid splash  به دلیل دارا بودن ساختار مشبک یا شبکه ای شکل به آن اسپلش شبکه ای اطلاق می‌گردد. در صنایع پتروشیمی، نیروگاهی و پالایشگاهی و یا مواردی که آب در دسترس آنان کثیف و سخت است‌‌ کاربری دارد. ویژگی های رایج و مرسوم سطوح خنک کننده شبکه ای عب...

تقسیم بندی انواع برج خنک کننده بر اساس شکل ظاهری براساس نوع شکل ظاهری و هندسه برج‌خنک‌کننده این تجهیز به انواع برج خنک‌کننده مکعبی ، برج‌خنک‌کن مدور(مخروطی) و برج خنک‌کن شش ضلعی تقسیم می شود. برج خنک کننده مکعبی کولینگ تاور با ظاهری شبیه یک مکعب که دارای سیستم پاشش آب نازلهای ثابت و سیستم هوادهی مکش القایی می‌باشد برج خنک کن مکعبی(cubic cooling tower) نام دارد. این نوع برج‌خنک‌کن به دلیل اشغال فضای‌کم و امکان تولید چندسلولی از کاربرد بسیاری در صنعت و تهویه مطبوع دارد. در کولینگ‌تاور ‌مکعبی آب پس از پاشش از خروجی نازل(دوش‌های توزیع آب) بر روی سطوح خنک‌کن در تماس با هوای خنک بیرون قرار می‌گیرد و خنک می‌شود.   برج خنک کننده مدور یا مخروطی یکی از رایج‌ترین انواع برج‌خنک‌کن با سیستم پاشش آب دوار و دایره‌ای که دارای ظاهری استوانه‌ای شکل یا مدور می‌باشد برج‌خنک‌کن‌گرد یا مخروطی نام دارد. این مدل سردکن در میان انواع‌برج‌خنک‌کننده بیشتر در خنک‌کاری چیلرهای‌تراکمی در آپارتمان‌ها و سیستم‌های صنعتی با گردش آب کم مورد استفاده قرار می‌گیرد. برج خنک کننده هگزانول یا شش ضلعی این مدل از کولینگ‌تاور...

انواع کاربری برج خنک کننده در صنعت و تهویه مطبوع کاربری اول: به منظور دفع گرمای دستگاه‌های صنعتی مختلف در تمامی فصول اکثر ماشین‌آلات صنعتی همانند کوره‌های ذوب القایی و قوس، بویلرها و توربین‌ها و غیره در چرخه کاری خود مقداری زیادی حرارت تولید می‌کنند. برج خنک کننده با تکمیل این چرخه صنعتی، پروسه جذب این انرژی حرارتی و دفع آن به محیط مطلوب را انجام میدهد. توربین‌های گازی در پالایشگاه‌، کمپرسورهای هوا در نیروگاه‌ و دیگ‌های بخار در صنایع متنوع از مهمترین صنایع کاربردی این محصول بشمار می‌آیند. در این مدل کاربری وظیفه استخراج انرژی گرمایشی بعهده هوای بدون رطوبت محیط است. هوای خروجی از قسمت گلویی با افزوده شدن نسبت رطوبت سبب می‌شود تا هوای خروجی از برج به حالت اشباع درآید. جالب است بدانید این بخارات موجود در هوا عمدتاً باعث تشکیل ابر و مه در قسمت بالایی کولینگ تاور خواهد شد. کاربری دوم: جهت سرد نمودن چیلرهای تهویه مطبوع ساختمانها در تابستان اکثریت ساختمانهای مسکونی و آپارتمانهای بزرگ و کوچک، ادارات، بانکها و مراکز خرید دارای سیستم تهویه مرکزی می‌باشند. در سیستمهای سرمایش مرکزی معمولاً از چیلر...

کاربرد برج خنک کننده در صنعت چوپ (نئوپان سازی) استفاده از کولینگ تاور در خنک‌کاری صنعت تولید نئوپان شاید کمی غیرقابل باور باشد. چسب یکی از مهمترین متریال به کار رفته در تولیدنئوپان محسوب می گردد. این چسب طی یک فرآوری شیمیایی با افزایش شدید دما روبرو می شود که خنک کاری کوره چسب در صنایع نئوپان سازی مهم ترین وظیفه برج خنک کننده در این صنعت محسوب می شود. عموما تخمین ظرفیت برج خنک کن در این صنعت وابسته به میزان تولید چسب و سایز اتصالات کویل اطراف کوره محاسبه می شود.  کاربری برج خنک کننده در صنعت فرم دهی فلزات صنعت فرم دهی فلزات و موادپلیمری شامل دستگاه اکسترودر و دایکست می باشد. این تجهیز در اصل دارای تعداد معینی ورودی و خروجی گردش آب در قسمت کندانسور خود می باشد. وابسته به ظرفیت تولید قطعات مختلف از جمله لوله های خرطومی، رشته های مسی و سایر تولیدات خروجی این دستگاه ها ظرفیت گردش آب و در نتیجه توان سرمایی کولینگ تاور محاسبه می شود. کاربرد برج خنک کننده صنعتی در نیروگاه ها برج خنک کن در این کاربرد خود در ظرفیت های بسیار زیاد در صنعت نیروگاه های تولید برق ، نیروگاه های خورشیدی ، نیروگاه...

مزایا پکینگ نت اسپلش برج خنک کننده  پکینگ مدیا نت اسپلش دارای مزایا و ویژگی هایی نسبت به سایر پکینگ ها است. در این بخش به چند ویژگی قابل توجه این مدل پکین اشاره خواهیم کرد. پکینگ نت اسپلش به دلیل دارا بودن سطح ویژه کمتر نسبت به سایر پکینگ های پاششی و فیلمی امکان رسوب گذاری و گرفتگی آن بسیار کم است. به همین علت این مدل پکینگ در برج های خنک کن پالایشگاه و نیروگاه ها که آب در دسترس آنها دارای املاح سختی زیادی یا به اصطلاح total hardness بیشتری نسبت به سایر مصرف کنندگان دارند، کارایی بهتری نسبت به سایر پکینگ از خود نشان داده است. به بیانی ساده به دلیل داشتن سطح مقطع کمتر نسبه به سایر همتاهای خود امکان رسوب گرفتگی کاهش یافته است. در صورت رسوب گرفتگی، این محصول قابلیت رسوب زدایی یا اسید شویی دارد. هر چند سال یک‌بار می‌توان با یک اسید شویی ساده همانند پکینگ رندوم اسپلش آن را رسوب زدایی کرد. دیگر مزایای پکینگ نت اسپلش چیدمان بلوکی پکینگ نت اسپلش بین ساپورت‌های پالتروژن برج خنک کننده کارایی بهتر آن نسبت به سایر سطح پرکن ها یه به اصطلاح پکینگ ها در سیستمهایی به ویژه مدارباز و مدار بسته هیبری...
